REDISTRIBUTE ROUTING

  REDISTRIBUTE ROUTING

1. PENGERTIAN

    Merupakan sebuah proses menggabungkan dua buah atau lebih routing protokol kedalam satu network

Router1 :

• se0/0/0 : 10.10.10.1/24
• gig0/0 : 192.168.1.1/24
• loopback0 : 100.100.100.99/24

Router2 :

• se0/0/0 : 10.10.10.2/24
• se0/0/1 : 11.11.11.1/24
• loopback0 : 100.100.100.100/24

Router3 :

• se0/0/0 : 11.11.11.2/24
• gig0/0 : 192.168.2.1/24

Router1: Konfigurasi mengaktifkan routing ospf di router 1

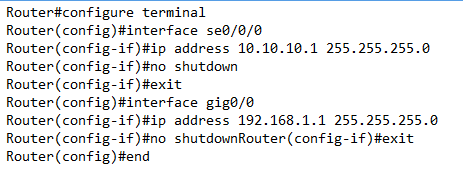

IP ADDRESS

Konfigurasi OSPF

Router2 : Mengaktifkan routing ospf di router 2

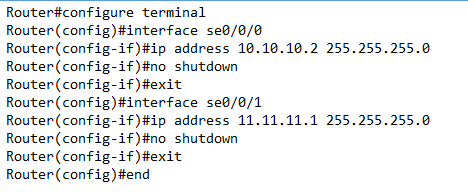

IP ADDRESS

OSPF

Mengaktifkan routing protocol RIP versi 2 pada router 2

Router 3 : Mengaktifkan routing protocol RIP pada router 3

IP ADDRESS

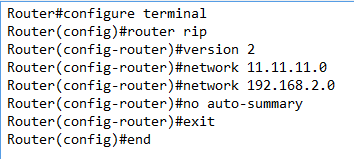

RIP versi 2

Setelah itu lakukan redistribution route pada router 2. Karena  router 2 yang menjalankan 2 buah routing protocol.

  Konfigurasi diatas di gunakan untuk menggabungkan routing protocol ospf kedalam routing protocol rip. OSPF 10 (proses ID dari routing OSPF di router1 dan router2) dan  metric 5 (mensetting hop count rip adalah 5, karena metric default RIP adalah infinity kalau metric tidak disetting maka redistribution akan gagal).

 Sedangkan konfigurasi di atas digunakan untuk menggabungkan routing protocol rip kedalam ospf. Rip subnets untuk menunjukan bahwa rip yang digunakan adalah versi 2.

  Setelah itu kita lakukan vertifikasi untuk melihat tabel masing-masing router, caranya dengan perintah show ip route.

Router 1

  Apabila ip router2 sudah terdetek artinya konfigurai berhasil.

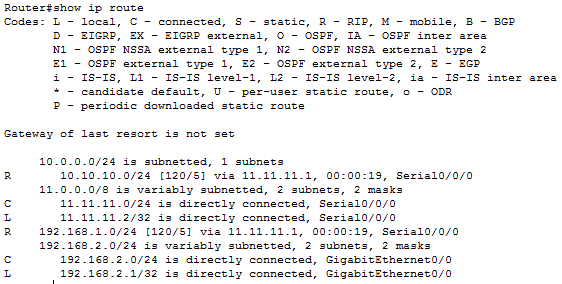

Router 3

  Apabila ip router1 sudah terdetek artinya konfigurasi berhasil.

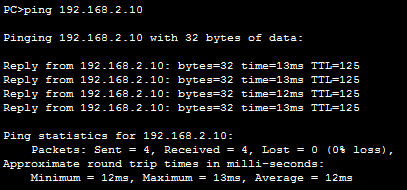

    Setelah itu kita tes konektifitas di pc c clientnya.

Ping ip router 1 di pc client 3 dan sebaliknya, apabila reply artinya konfigurasi selesai dan berhasil.
