LAB 1 konfigurasi dasar mikrotik menggunakan CLI

KONFIGURASI DASAR MIKROTIK MENGGUNAKAN CLI

A.Pengertian Router

1.Router adalah perangkat keras jaringan yang digunakan menghubungkan beberapa jaringan yang sama atau yang berbeda untuk menghubugkan jarigan, kita memerlukan topologi bus,topologi star dan topologi ring.Pengertian detail tentang router adalah sebuah alat yang mengirimkan paket data melalui sebuah jaringan kepada tujuannya,melalui sebuah proses dikenal dengan Routing.Kemudian dari pengertian umumnya Router adalah sebagai penghubung antara 2 atau lebih jaringan untuk mengirimkan paket data dari jaringan yang satu ke jaringan yang lainnya.Adapun arti misalkan RB941 :

• RB berarti RouterBoard
• 9 berarti versi ip address
• 4 berarti jumlah port/ethernet
• 1 berarti mempunyai 1wlan

B.Fungsi Router

1.Fungsi Router

• Sebagai penghubung antar 2 atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan yang lain.
• Menghubungkan banyak jaringan kecil kesebuah jaringan yang lebih besar
• Untuk membagi jaringan kedalam beberapa subnetwork untuk meningkatkan kinerja dan mempermudah manajemen.
• Untuk mengoneksikan dua buah jaringan atau lebih
• Menghubungkan sebuah LAN ke sebuah layanan telekomunikasi

C.Konfigurasi Dasar Mikrotik

Pertama masuk ke terminal lalu mengubah nama interface dengan nama internet untuk mempermudah dengan cara mengetikan interface set name=internet ether1  lalu enter

2. selanjutnya kita buat lagi ip address ubah nama menjadi local dengan cara ketikan interface set name=local ether2 lalu enter

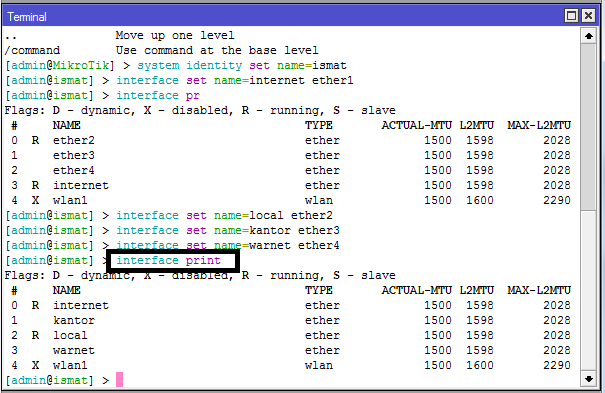

3. Untuk melihat interface dengan cara ketikan interface print kemudian enter

4. Selanjutnya memberikan ip address dengan cara ip address add address=192.168.17.23/24 interfaces=internet lalu enter

5. Cara melihatnya ip address telah dibuat dengan cara ip address print lalu enter

6. Selanjutnya setting DNS disini saya menggunakan DNS nawala, dengan cara ketikan ip dns set server=180.131.144.144 lalu enter

7. Cara melihatnya DNS telah dibuat dengan cara ip dns print lalu enter

8. Selanjutnya kita buat firewall dengan cara ketikan ip firewall nat set add action=masquerade out-interfaces=internet chain=srcnat  lalu enter

9. Cara melihat firewall dengan cara ketikan ip firewall nat print lalu enter

10. Selanjunya tambahkan ip gateway/route dengan cara ketika ip route add gateway=192.168.17.23 lalu enter

11. Untuk melihat ip gateway dengan cara ip route print lalu enter

12. Setelah selesai kita cek dengan cara ping google.com lalu enter jika koneski maka akan ada tulisan reply form

       13.   Selanjutnya ubah ip computer dengan ip local yang telah dibuat tadi

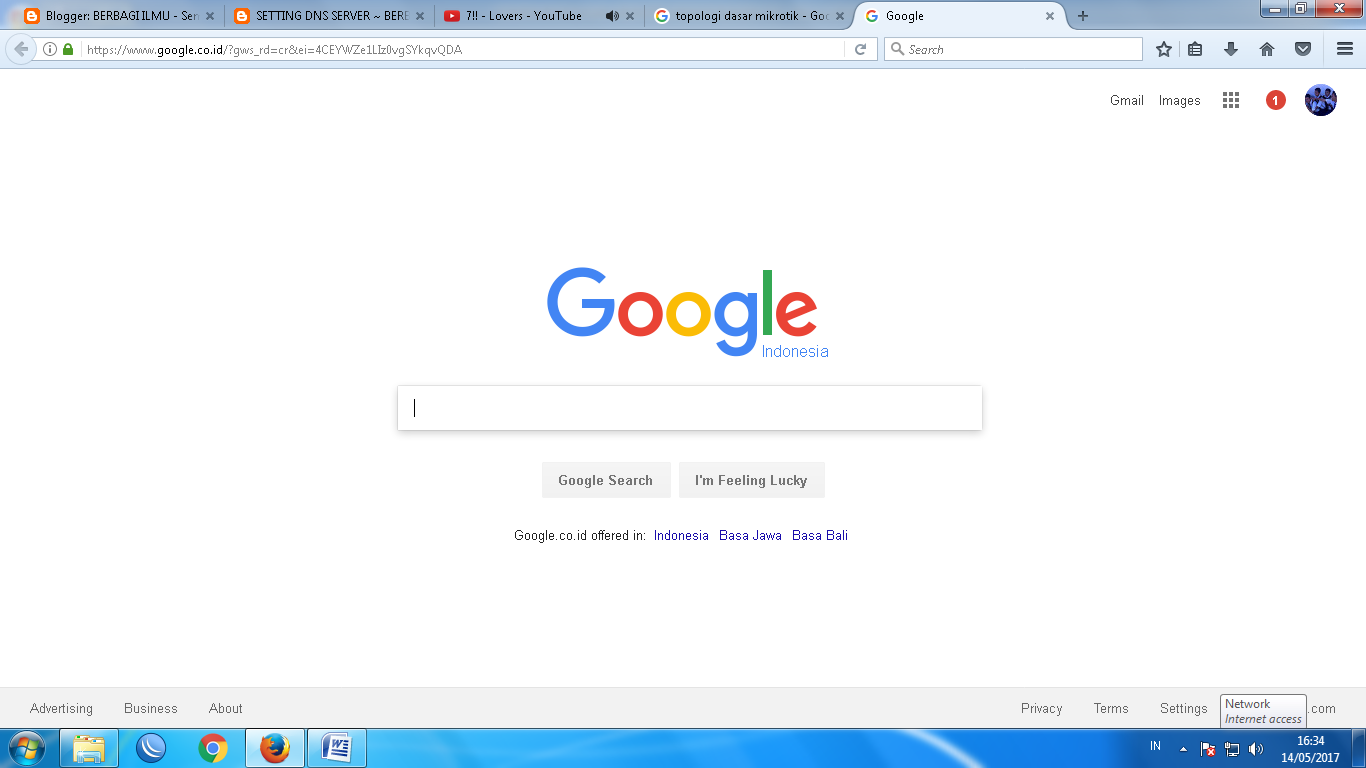

14.selanjutnya cek di google

D.Glossary

• CLI (command line interface) berarti menggunakan syntak
• GUI (Grapic user interface) berarti menggunakan gambar
• Firewall adalah sistem untuk menyaring data ,dalam pengamanan jaringan
• DNS adalah pengubah alamat ip menjadi domain nama
• Gateway adalah alamat ip tujuan/sumber dari sebuah jaringan
• Syntax adalah sebuah kode untuk menjalan kan perinta

Jika seperti itu maka konfigurasi dasar mikrotik menggunakan CLI berhasil, semoga bermafaat gan tunggu ilmu yang lainnya :D
