konfigurasi dasar switch cisco
konfigurasi dasar switch cisco
Pertama, buka aplikasi cisco packet tracer
- Lalu pilih 1 switch
- Lalu double klik gambar switch tersebut
- Kemudian pilih tab “CLI”
- Ketikan perintah berikut
Switch>enable
Perintah tersebut berfungsi untuk mengaktifkan konfigurasi
- Agar kita bisa memulai konfigurasi, maka ketikan
Switch# conf t
Dan selanjutnya kita bisa memulai untuk melakukan konfigurasi..
- Merubah hostname/nama
Berfungsi untuk memberikan nama switch, caranya:
Switch(config)# hostname prakerin (nama yang diinginkan)
Lalu tekan enter, lihat hasilnya:
- Enable secret (password)
Perintah ini berfungsi untuk mengamankan switch kita agar tidak bisa di otak-atik olh orang lain, sehingga hanya orang yg tau password tsb yang bisa mengkonfigurasi switch, syntax nya:
Prakerin(config)# enable secret indonet(contoh)
Prakerin(config)# exit
Prakerin#
Prakerin# disable
Prakerin>enable
Password : (masukan password yg tadi )
Prakerin#
- Setting dasar VLAN di switch
VLAN ( Virtual LAN ) adalah sebuah metode yang terdapat pada jaringan, yang mana secara fisik jaringan tersebut berada dalam 1 segmen, akan tetapi pada kenyataan nya berbeda segmen. VLAN ini juga berfungsi untuk mempermudah konfigurasi, pengamanan,dll.
Berikut konfigurasinya:
- Di switch
Switch> enable
Switch> vlan database
Switch(vlan)#
Switch(vlan)#vlan 100 name RUMAH
VLAN 100 added:
Name: RUMAH
Switch(vlan)#vlan 200 name KANTOR
VLAN 200 added:
Name: KANTOR
Switch(vlan)#
Switch(vlan)#exit
Switch(config-if)#
Switch(config-if)#int fa0/1
Switch(config-if)#sw mo acc
Switch(config-if)#sw acc vlan 100
Switch(config-if)#int fa0/2
Switch(config-if)#sw mo acc
Switch(config-if)#sw acc vlan 100
Switch(config-if)#int fa0/3
Switch(config-if)#sw mo acc
Switch(config-if)#sw acc vlan 200
Switch(config-if)#int fa0/4
Switch(config-if)#sw mo acc
Switch(config-if)#sw acc vlan 200
Switch(config-if)#exit
Switch(config)#
- Langkah selanjutnya kita atur ip address di masing’’ pc , sesuai VLAN yg ditentukan

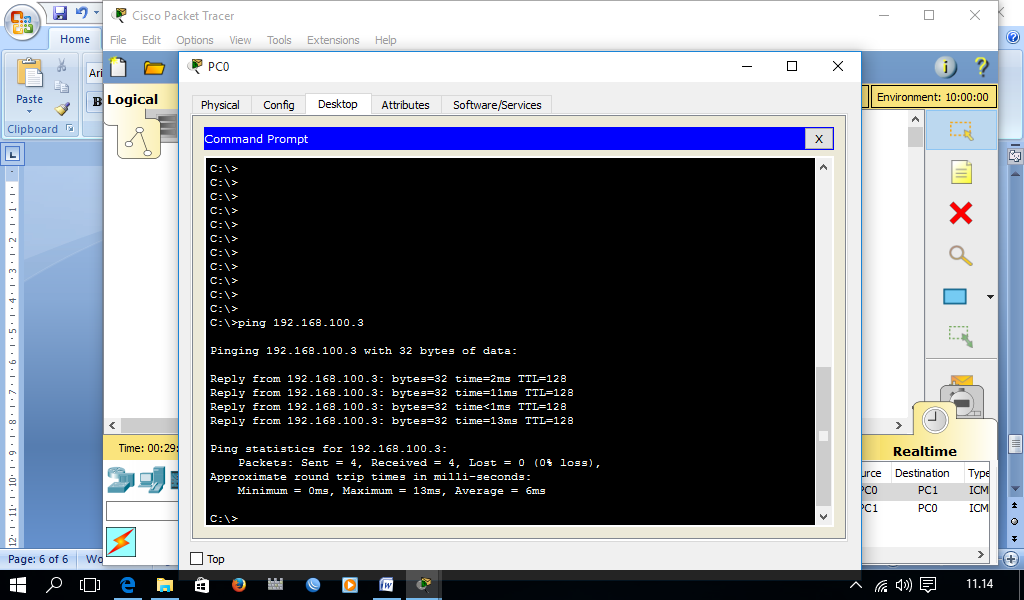

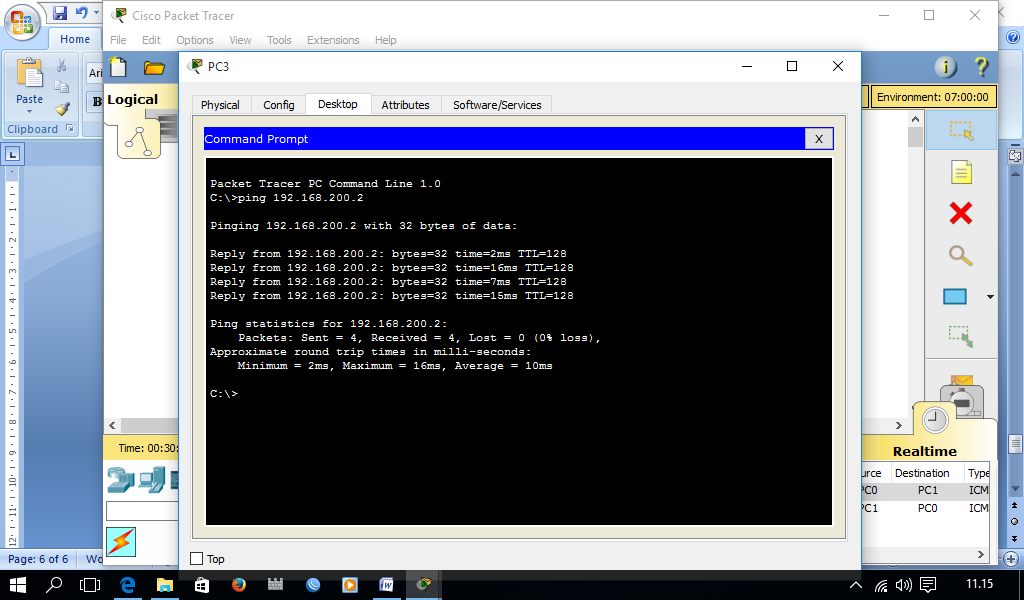

- Selanjutnya kita test koneksi antar sesama VLAN
Dan berhasil...
NB :
Konfigurasi ini hanyalah untuk koneksi sesama vlan saja dan hanya menggunakan switch, tanpa menggunakan router. Untuk lebih jelasnya, tunggu postingan selanjutnya...
